太陽(yáng)輻射試驗(yàn)箱

一、介紹：太陽(yáng)輻射試驗(yàn)箱又稱為太陽(yáng)輻射試驗(yàn)機(jī)，太陽(yáng)輻照試驗(yàn)箱等，太陽(yáng)輻射試驗(yàn)箱主要用于模擬全光譜太陽(yáng)光光照、雨淋、潮濕等氣候環(huán)境，太陽(yáng)輻射試驗(yàn)箱廣泛用于汽車(chē)部件（包括汽車(chē)內(nèi)飾件和外飾件），比如汽車(chē)天窗，汽車(chē)密封條，汽車(chē)涂漆、汽車(chē)攝像頭；飛機(jī)部件、紡織布、涂料、大理石、道路交通膜、橡塑、電線電纜、粘合制、化妝品（例如：彩妝）、高等學(xué)院，質(zhì)檢院，研究所等。

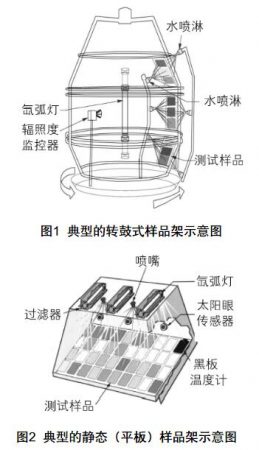

二、太陽(yáng)輻射試驗(yàn)原理：在干熱40℃下，采用太陽(yáng)輻射試驗(yàn)箱，設(shè)置燈管340nm波段輻照度為0.55W/M2，波長(zhǎng)范圍300-800nm，保持20小時(shí)，再關(guān)閉太陽(yáng)輻射源4小時(shí)，此為一個(gè)循環(huán)；一個(gè)測(cè)試周期為3個(gè)循環(huán)。

例如：涂料試驗(yàn)過(guò)程：
1、在標(biāo)準(zhǔn)檢視條件和檢視動(dòng)作下，對(duì)測(cè)試樣品進(jìn)行初檢，確認(rèn)外觀是否存在外觀缺陷(如、同色點(diǎn)、異色點(diǎn)、氣泡、起皺、發(fā)白、臟污、裂紋、色澤不均等)；
2、用無(wú)塵布將外觀表面擦拭干凈；
3、用錫箔紙將測(cè)試樣品需要測(cè)試的區(qū)域遮住一半，保證在測(cè)試時(shí)樣品在測(cè)試時(shí)該區(qū)域不能被光線照射到；
4、將被測(cè)試樣品放置在試驗(yàn)箱中，被測(cè)樣品在模擬太陽(yáng)輻射和溫度下進(jìn)行1個(gè)循環(huán)為24小時(shí)的測(cè)試，具體為在干熱40℃下，設(shè)置氙燈燈管340nm波段輻照度為0.55W/㎡，保持20小時(shí)，再關(guān)閉太陽(yáng)輻射源4小時(shí)，一個(gè)測(cè)試周期為3個(gè)循環(huán)；
5、測(cè)試完成后，待樣品恢復(fù)到常溫，在標(biāo)準(zhǔn)檢視條件和檢視動(dòng)作下，確認(rèn)樣品外觀是否新增外觀缺陷(如、同色點(diǎn)、異色點(diǎn)、氣泡、起皺、發(fā)白、臟污、裂紋、色澤不均等)，且測(cè)試前的外觀缺陷沒(méi)有加嚴(yán)重變化；
6、將樣品擦拭干凈，用色差儀對(duì)測(cè)試樣品被照射老化區(qū)域和錫箔紙遮擋區(qū)域進(jìn)行色差測(cè)試，測(cè)出兩個(gè)區(qū)域的顏色色差值，小部件以目視為準(zhǔn)；

試驗(yàn)的評(píng)判結(jié)果：
1.油漆涂層外觀無(wú)異常，無(wú)脫落，無(wú)裂紋，色差在規(guī)格范圍內(nèi)；
2.油漆涂層附著力需要達(dá)到常規(guī)附著力測(cè)試等同的要求（金屬基材上的表面處理工藝必須達(dá)到,塑膠噴涂及油墨參考）；
色差管控按照原則進(jìn)行（目視+色差儀數(shù)字量化）：
a.測(cè)試完成后目測(cè)顏色沒(méi)有變化（在標(biāo)準(zhǔn)檢視條件和檢視動(dòng)作下看不出來(lái)顏色變化），且色差值在管控范圍內(nèi)，判定OK ；
b.測(cè)試完成后目測(cè)顏色沒(méi)有變化（在標(biāo)準(zhǔn)檢視條件和檢視動(dòng)作下看不出來(lái)顏色變化），色差值超出管控范圍，判定OK ；
c.測(cè)試完成后目測(cè)顏色有變化（在標(biāo)準(zhǔn)檢視條件和檢視動(dòng)作下看出來(lái)顏色變化），但色差值在管控范圍，判定OK ；
d.測(cè)試完成后目測(cè)顏色有變化（在標(biāo)準(zhǔn)檢視條件和檢視動(dòng)作下看出來(lái)顏色變化），且色差值超出管控范圍，判定NG；
各類產(chǎn)品色差管控范圍，具體如下：
a.普通產(chǎn)品（彩色和白色噴涂）色差σE≤1.5
b.黑色&灰色產(chǎn)品（噴涂和免噴涂產(chǎn)品）色差σE≤2.0
c.ABS材料產(chǎn)品（免噴產(chǎn)品）色差σE≤2.0
d.五金陽(yáng)極產(chǎn)品色差σE≤5.0
e.油墨產(chǎn)品σE≤3.0
f.PVD產(chǎn)品σE≤5.0
g.皮革表帶σE≤3.4（相當(dāng)于灰度卡3級(jí)，參考ISO 105A02）

三、太陽(yáng)輻射試驗(yàn)箱規(guī)格參數(shù)：
