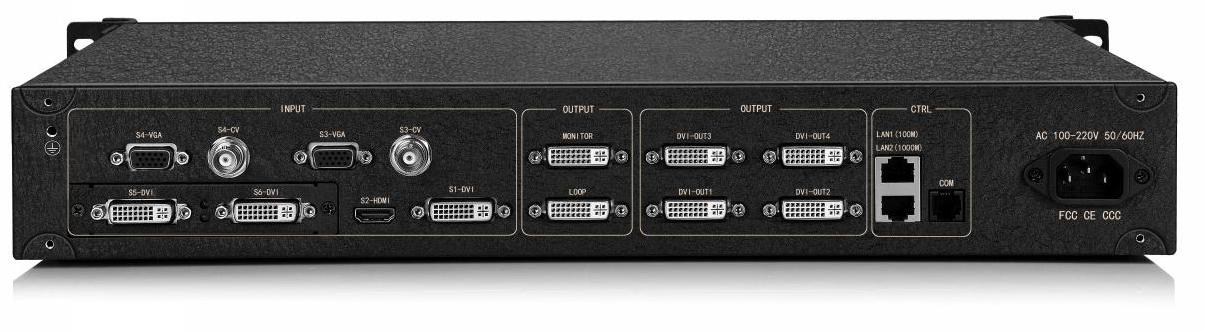

視頻輸入信號

類型

數量

說    明

DVI-D（24+1）

1

·最大支持分辨率為1920×1200@60Hz，向下兼容

·兼容HDMI1.3及以下版本，EDID版本1.3

HDMI（TYPE A)

1

·最大支持分辨率為1920×1200@60Hz，向下兼容

·兼容HDMI1.3及以下版本，EDID版本1.3

VGA (HD-15)

2

·最大支持分辨率為1920×1200@60Hz（UXGA），向下兼容

復合視頻（BNC）

2

·NTSC/PAL自適應，支持3D 梳狀濾波器

擴展輸入

1~2

·標配2路DVI，支持DVI、SDI、HDMI1.3/1.4、CVBS等多種信號

視頻輸出信號

類型

數量

說    明

DVI-D（24+1）

4

·支持常見輸出分辨率如：2048×1152@60Hz，1920×1080@60Hz

·支持自定義輸出分辨率，如3840×660@60Hz

·支持60Hz/50Hz/30Hz輸出幀率

·兼容HDMI1.3及以下版本，

DVI-D（24+1）

2

一路預監輸出，一路環出輸出

功能說明

拼接輸出

·拼接輸出的分辨率最大可達520萬像素，如：15360×330@60Hz（橫向拼接）或670×7680@60Hz（縱向拼接）或3072×1680@60Hz（田字型拼接），在這些范圍內輸出大小可任意調節

·支持點對點拼接，多機可以級聯完成更大分辨率的拼接輸出

3畫面輸出

·同時在屏幕上呈現3個或3個以下的畫面，這些畫面可以來自不同或相同的輸入信號

·每個畫面均可自由縮放、布局，畫面之間可相互疊加

畫面回顯

·使用KYSTAR控制軟件可以在計算機上實時獲取MJ-H920LED Plus的信號畫面，包括輸入信號以及輸出信號

熱備份功能

·用戶可對輸入信號指定備份信號，當前信號故障時，系統自動輸出備份信號，當信號恢復時可自動跳回

圖文疊加

·通過KYSTAR管理軟件，用戶可以將圖文字幕疊加到視頻畫面上的任意位置，并可設定不同的運動軌跡和速度

亮度摳圖

· MJ-H920LED Plus可以將指定亮度值以下的背景扣除，并融合到新的背景當中。

多機同步級聯

·多臺機器可級聯顯示，支持同步技術，無錯位、撕裂

特效切換

·信號及模式切換時，用戶可選擇不同的特效，包括：淡入淡出，無縫直切，垂直、水平梳理，圓形切入、切出，菱形切入、切出，各個方向的劃幕

畫面凍結

·MJ-H920LED Plus可以凍結任一畫面

6+1畫面預覽和監視

·用戶可以通過監視器同時預覽6路輸入信號，并可以同時監視當前的輸出畫面

輸入色彩調節

·可以針對任意輸入信號分別進行色彩參數設置，達到最佳顯示效果

畫面透明度設置

·每個畫面的透明度可單獨調節，0~100%可調

圖像邊緣羽化

·可對畫面的邊緣進行羽化，使得疊加的畫面能夠更好的與背景畫面融合

模式保存和調用

·用戶可最多保存32組不同的設置參數，并可快速調用

一鍵黑屏/藍屏

·一鍵輸出黑屏或藍屏信號，常用于演藝活動當中

計劃任務

·用戶可對MJ-H920LED Plus進行預設，指定其在某一時刻自動執行指定的操作（支持脫機）

其他

上位機控制方式

RS232/RJ45以太網

尺寸(mm)

72(高)×483(長)×340(深)

重量(Kg)

5

輸入電源

100-240VAC，47-63Hz，≤2A

工作環境

溫度0-40℃；濕度0-95%

保修期

2年免費維修，終身維護
